輥軸平行度測量儀EASY-LASER E970
通過對中避免損失慘重的停機
造紙業內存在許多對中決定因素。造紙機中的軋輥必須彼此平行，否則成品紙張的質量將會很差。錯誤對中可引起紙幅斷開，導致損失慘重的停機時間。造紙業中的機械故障可耗費大量成本。這就是預防維護如此重要的原因所在。Easy-Laser? 可極大限度地減少意外操作停機時間的風險，同時確保產品質量。
檢查軋輥之間的平行度
使用平行度設備對中軋輥。常用的方法如下：將 D22 激光發射器（在三腳架上）與機器平行對中。然后通過 D46 角棱鏡（也在三腳架上）將激光束偏轉成與軋輥平行。將 D5 探測器單元水平定位在軋輥的一端并記錄測量值。然后將探測器單元移動到軋輥的另一端并記錄測量值。對要測量的其余軋輥執行相同的步驟。顯示單元以圖形和數字形式顯示軋輥相對于任一軋輥或基線的位置。
檢查軋輥的位置
要檢查軋輥的位置，先根據內置水平儀調平 D22 激光器。然后將探測器 D5 垂直置于軋輥的端部，記錄每個位置的測量值。因為“激光束”被調平，測量結果據此提供軋輥的位置。
線端的平面度測量
D22 激光器和 D5 探測器單元用于測量線端的平面度。將探測器置于表面上的標記點，將激光束瞄準探測器并記錄值。結果顯示該面相對于三個零（參考）點的平面度，零（參考）點可以根據需要進行更改。

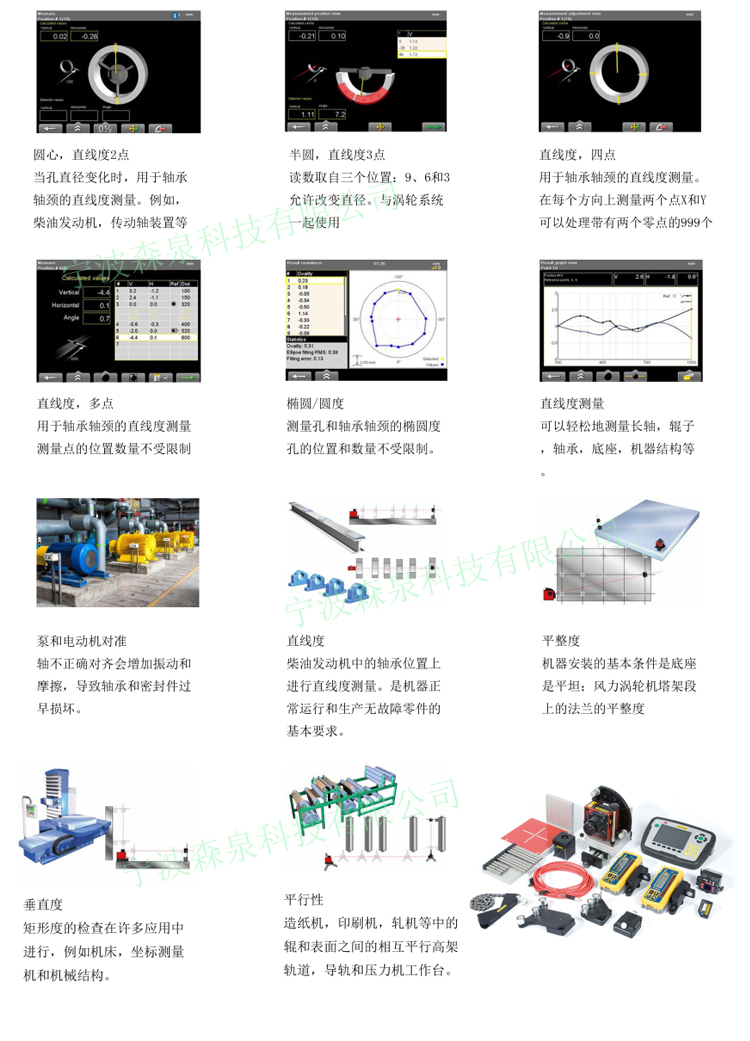

對中要求的其它示例
對中要求的其它示例有：齒輪箱和雙萬向軸之間的對中、泵和發動機之間的軸對中、風扇的滑輪/皮帶輪對中、軋輥的直線度測量、機座的平行度和平面度等。
