激光軸對中儀XT440

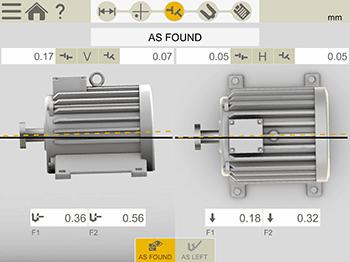

為了快速確定設備是否存在任何對中問題，系統具備快捷對中檢查功能，用戶僅僅需要輸入兩個激光單元之間的距離數值。3D彩色動畫快速顯示顯示整個測量過程。數字和箭頭標示出測量結果:機器調整的方向和調整量的大小。不同顏色的圖標顯示測量結果是否超出可容許誤差范圍。
不對中影響
不對中的定義 :是在常規工況下，兩臺設備的選擇軸線存在相對位置的偏差即為不對中。
不對中會對軸承和密封產生不良的影響，會在軸承及其密封部位產生多余的負載，引起的軸承和軸上壓力增大，而導致泄漏和污染，并導出軸承的使用壽命衰減。
一、產品信息

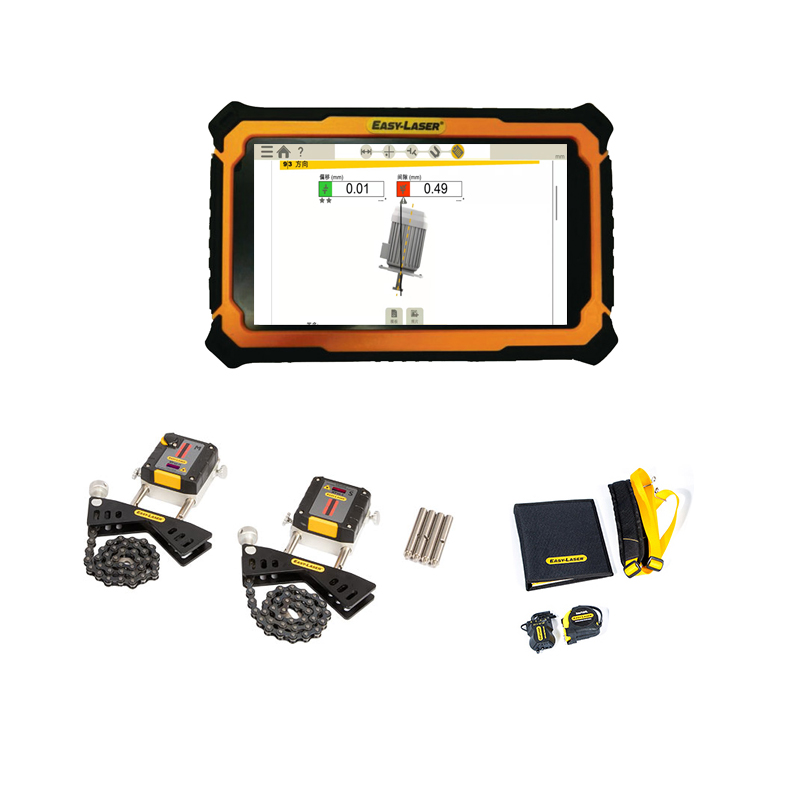

使用XT440，可以進行水平對中和垂直對中。3D圖形引導操作、五步完成測量過程，定制化測量報告，14種語言版本，且簡單、精準、可靠。
將該系統與堅固耐用的XT11顯示單元儀器使用，或在IOS或Android設備上安裝免費的XT Alignment應用程序。無論選擇哪種顯示單元，Easylaser的用戶界面在所有平臺上都是相同的。
測量單元(S單元和M單元)和XT11顯示單元具有防震、防水、防塵等極達到IP66和IP67。內置充電電池，可長時間工作，這保證能夠承擔并完成艱巨的工作。
建立報告文檔
XT11顯示單元有一個13MP攝像頭，您可以選擇帶有內置紅外攝像頭的XT11顯示單元，這可以在對中前后添加機器的熱圖像，輕松創建和共享包含所有測量數據和圖像的PDF報告
二、產品特點
√測量程序
以下專用程序是本系統常用的程序
請單擊此處查看相關概述
需要的配件
√臥式機
用戶界面直觀，可知道您完成測量過程。他是動畫的，可以放大每一步重要的事情。您可以將機器的測量結果保存在同一文件中；
√立式/法蘭安裝機器
用于垂直和法蘭安裝機器的測量和校準；
√軟件檢查
對齊工作從軟腳開始檢查。軟腳檢查通過指示應調整哪個腳來確保機器均勻地放置在所有腳上，這是確保可靠對齊的重要部分。軟腳檢車完成后，您可以直接進入對中程序，并保存機器的所有距離值。
√Values數值程序
Values數值程序和千分表的功能相當，用于檢查軸承松動和載荷；
皮帶輪對中
使用該系統，您可以以數字精度對齊滑輪和皮帶輪。機器的調整實時顯示在屏幕上，垂直和水平軸上的角度和軸向位移讀數，以及前腳或后腳對的調整值，結果可以正常記錄(需要XT190 BTA附件)；
振動分析
診斷振動水平、不平衡、不對中和松動，(需要XT280附件)；
智能功能
√測量值過濾器：即時在惡劣的測量條件下，數據波動大時，有助于提高精度。來自相鄰機器的空氣湍流和振動與Easylaser過濾器功能無法匹配；
√組腳：該軟件可以適應所有類型的機器設計，如兩對腳、三對腳、聯軸器前腳等；
√3D圖像：通常，機器從低溫運行到高溫時會顯著膨脹。熱增長補償功能允許測量系統計算在這種情況下進行調整所需的適當墊片和值。機器的補償值通常由制造商提供；
3D查看功能可以讓您在屏幕上調整電機的位置，使其與您面前機器的位置相對應，從而更容易理解調整方向；
√容差檢查：可以根據預先定義的公差表或您自己確定的值來檢查測量結果。這使您可以立即查看校準是否在批準的參數范圍內，從而大大減少了校準所花費的時間；
√廣泛的實時調整：當測量單元與V和H位置相差44°時，也可以使用實時值進行調整；
√取二維碼和條形碼：為特定機器分配特定代碼，然后使用設備的內置攝像頭打開分配的文件和設置(注意：適用相機分辨率要求)；
√鎖定地jiao：鎖定機器上的任何一對地腳，自由切換設備進行調整；
√自動保存：測量結果自動保存
√內置手冊：該應用程序包括可搜索的用戶手冊，可根據您所在的流程打開正確的章節。這樣可以快速輕松地找到用戶問題；
√多種語言：該軟件提供14種語言版本；
√影像接口：作為標準配置,XT11顯示單元配備HDMI連接器，無需任何附加軟件即可直接在電視監視器或投影儀屏幕上共享顯示屏幕，用于大型團體的培訓目的；
√結果：結果表顯示您的閱讀重復的程度，并讓您可以為每個人保存評論；
√熱生長補償：通常，機器從低溫運行到高溫運行時會顯著膨脹。熱增長補償功能允許測量系統計算在這種情況下進行調整所需的適當墊片和值。機器的補償值通常由制造商提供；
√模板：將測量文件保存為模板，包含機器數據和設置，以快速開始測量；
√電子版簽署報告：登錄屏幕以驗證您的工作，簽名與PDF文件一起保存；
文件資料報告保存形式
√保存到USB
將文件從XT11顯示單元保存到USB并可復制到其他設備；
√打印輸出
使用熱敏打印機在本地快速打印所有測量數據；
√保存到內置內存
將所有測量值保存在顯示單元的內部存儲器中；
√多功能報告
生成PDF和Excel文件；
√添加圖片
添加機器的照片以進一步解釋有關工作，添加熱圖像以顯示單元對齊后的差異；
√發送報告
通過電子郵件與客戶共享報告；
七、產品參數
| 顯示單元 | |
| 名稱 | XT11 |
| 顯示類型/尺寸 | VGA 8"彩屏 LED背光，多點觸控 |
| 內置電池 | 重型鋰離子充電 |
| 連接 | USB A 、USB B充電器 AV |
| 工作溫度 | ‘-10-50℃ |
| 貯存溫度 | ‘-20-50℃ |
| 通訊 | 無線技術Wifi |
| 相對溫度 | 10-95% |
| OLED顯示屏 | 96*96像素 |
| 相機 | 13MP，帶二極管燈 |
| 紅外攝像頭(可選) | FLIEPTON (0-450℃，32-842°F) |
| 幫助功能 | 內置手冊 |
| 環境保護 | IP等級66和67 |
| 外殼材料 | PC/ABS+TPE |
| 體積 | 寬*高*深 274*190*44毫米 |
| 重量 | 1450克 |
| 工作時間 | 連續長達16小時 |
| 測量單元 | |
| 名稱 | XT40-M/S |
| 通訊 | BT無線技術 |
| 探測器類型 | TruePSD 30毫米【1.2”】 |
| 解析度 | 0.001毫米【0.05密耳】 |
| 測量精度 | ±5μm±1% |
| 測量范圍 | 高達10米 |
| 激光類型 | 二極管激光器 |
| 激光波長 | 630-680納米 |
| 激光等級 | 安全等級二級 |
| 激光功率 | ＜1毫瓦 |
| 電子傾角儀 | 0.1°分辨率 |
| 防護等級 | IP等級66和67 |
| 工作溫度 | -10-50℃ |
| 內置電池 | 重型鋰離子充電 |
| 貯存溫度 | ‘-20-50攝氏度 |
| 相對濕度 | 10-95% |
| 材質 | 鋁合金+PC/ABS+TPE |
| 尺寸 | 寬*高*深 76*76.7*39.3毫米 |
| 重量 | 245克 |
| OLED顯示屏 | 128*64像素 |
| 工作時間 | 連續＞24小時 |
